交流接觸器線圈的接線原則：

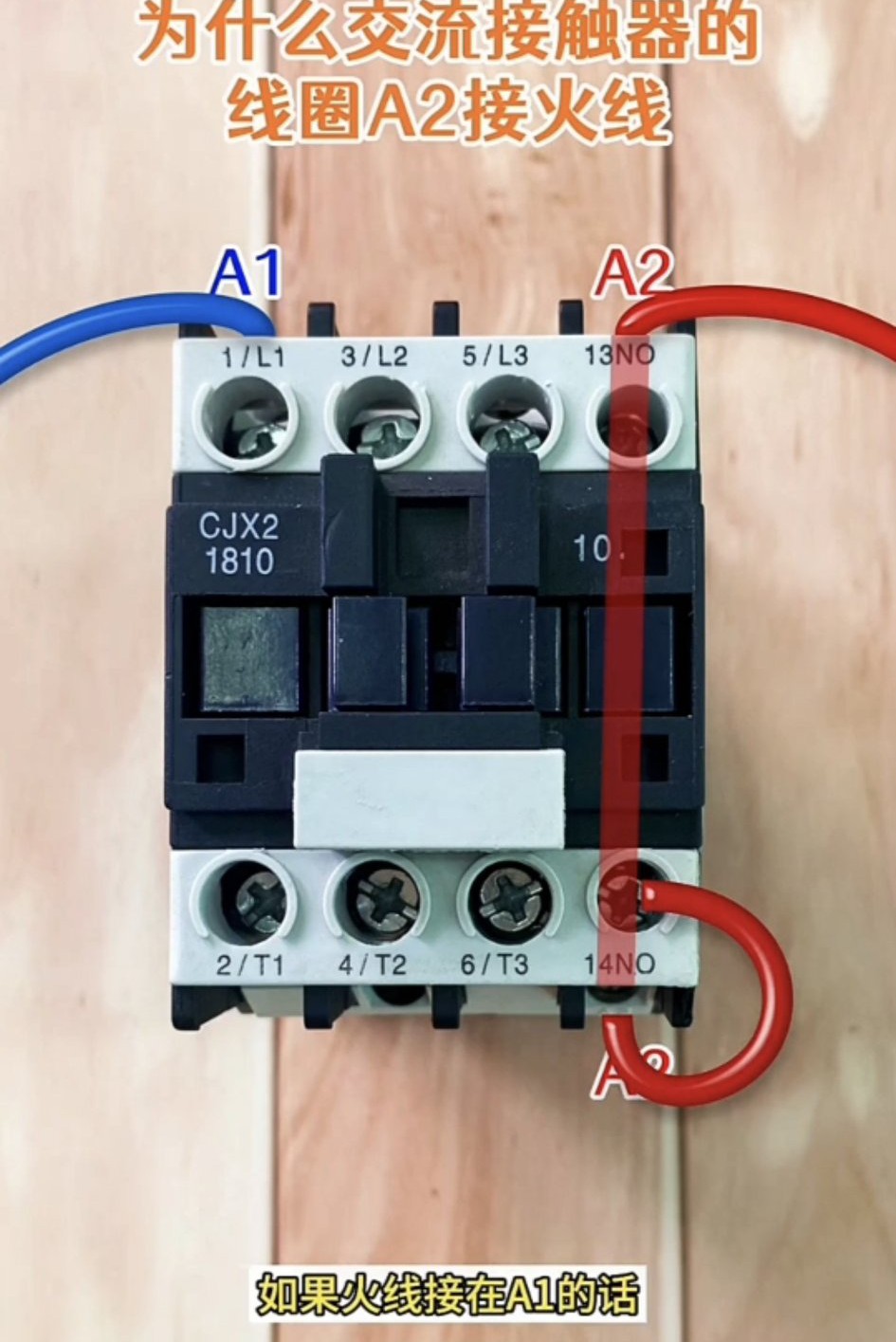

A1和A2端子是接線端子，用于連接控制回路的電源。

在交流接觸器中，A2端子通常接火線（L），而A1端子接零線（N），這是因?yàn)椋?/p>

交流接觸器的線圈是交流線圈，通常需要在火線和零線之間形成回路。

這樣接線可以確保線圈的電流路徑正確，便于控制和保護。

為什么A2端子有兩個：

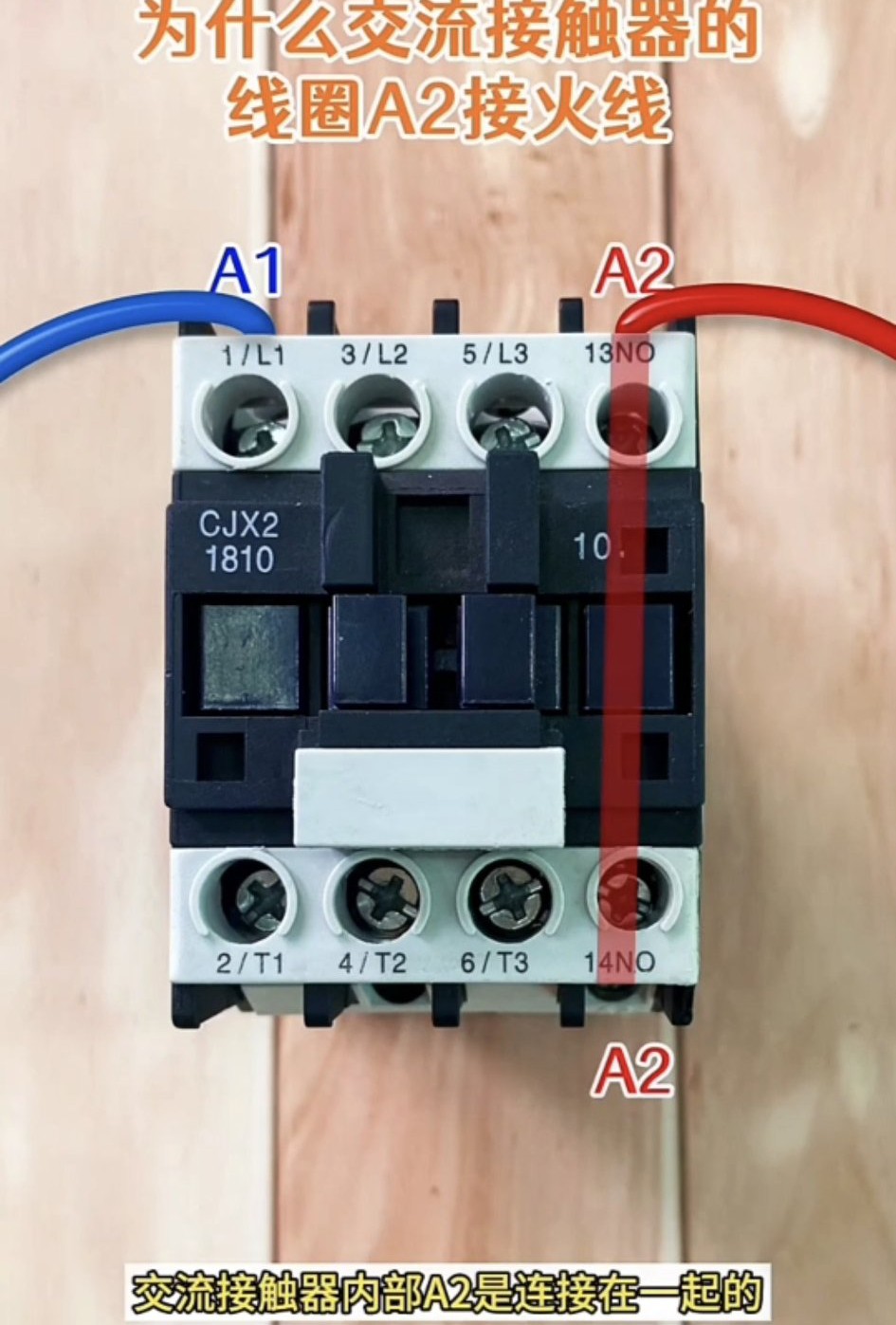

有些接觸器設計中，A2端子可能有兩個連接點，實際上它們是內部連接在一起的（即“橋接”），方便不同控制電路的接入。

這樣設計的好處是：

可以方便地連接控制回路，無需在A2端子上做復雜的接線。

在控制電路中交流接觸器 端子圖，A2端子可以用作公共點或連接多個控制回路。

控制線接火線的原因：

控制回路的電源通常接火線（L），而控制回路的控制開關或繼電器線圈連接到A1端子。

這樣做的好處：

控制回路的開關控制火線，確?？刂齐娐返陌踩裕〝嚅_火線即斷開整個控制回路）。

便于實現“自保持”或“自鎖”電路。

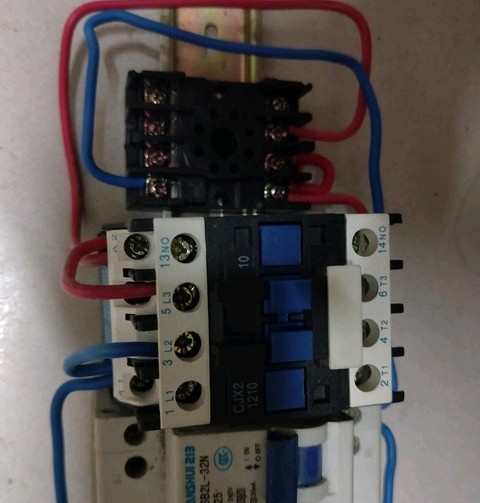

自鎖電路中的連接：

在自鎖電路中，常開觸點（輔助觸點）需要連接到火線或控制回路的某一端。

如果A2端子連接火線，且內部A2已連接在一起，就可以直接將輔助觸點連接到A2端子，不需要額外繞線。

這樣設計的好處：

簡化接線，避免繞線到常開觸點，方便安裝和維護。

提高電路的可靠性。

總結：

A2接火線，A1接零線是標準接線方式，確保線圈在交流電源中正常工作。

內部A2端子連接在一起，方便控制回路的連接，尤其是在自鎖電路中，可以直接將輔助觸點連接到A2端子，無需繞線到常開觸點。

這樣設計既符合電氣安全規范，也簡化了接線操作。

注意事項：

在實際操作中，應嚴格按照接線圖和設備說明書進行接線，確保安全可靠。若有特殊設計需求，應結合設備說明和電路圖進行合理布線。
