電氣電工這些知識點，我們描述的比較細，雖然看起來比較簡單，但是它是后面我們技能提升的基礎，如果我們后面學電氣工程師相關知識，這些都屬于基本功。

接著我們來看一下接線端子

一、接線端子

接線端子的介紹：

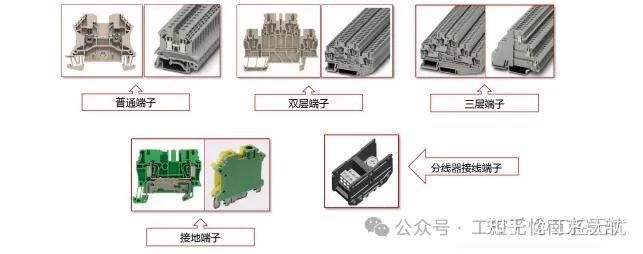

接線端子是一種用于連接電線的設備，它能夠?qū)㈦娋€的導體與其他設備或電路連接起來，以實現電流的傳輸。接線端子具有簡單、可靠、安全等特點，廣泛應用于電力、通信、自動化等領域。分為：普通端子、雙層端子、三層端子、接地端子、分線器接線端子。

接線端子的品牌：

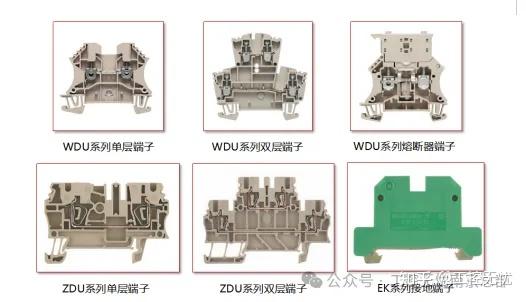

1、魏德米勒（）:有WDU系列端子連接器銷售，ZDU系列，SAK系列，SAKDU系列和WGK系列等。

2、菲尼克斯（）:有UK系列，UT系列，ST系列和UDK系列等。

我們再看一下接線端子的附件：

如下圖是短接件，一般用于一組端子是同一電位，比如全是DC24V或者是.

如下圖是端子擋板

如下圖是端子固定器

下面看如何選接線端子：

選擇接線端子，可根據幾點要求進行選型：

1、線徑：根據所接導線線徑選擇合適型號的端子，目前普通端子規格有2.5，4，6，10，16，25，35， 50（單位：mm2）。例如魏德米勒的WDU2.5通用端子即表示能夠接入的最大線徑為2.5mm2。

2、接線方式：常用有螺釘式和彈簧式，可根據電氣要求選擇接線方式。

3、安裝方式常用為導軌式。

4、可根據安裝空間選擇：普通端子，雙層端子和三層端子。使用雙層或三層接線端子可節省空間。

5、接地端子一般只用來接地線。

接線端子的注意事項：

1、分線器接線端子和大電流端子常用于主電路高壓線路。下圖為分線器：

2、端子附件有：短接條，擋板和固定器。具體型號可根據選擇的端子配套選擇。

接下來我們再看壓線端子：

二、壓線端子

壓線端子的介紹：

針形壓接端子又命名為冷壓端子，針形端子，也是用于防止我們的電線脫落而去使用的一個接線神器。

今天我們來介紹幾種不用型號的壓接端子，首先打開我們的端子盒，可以看到有不同型號端子頭，那么我們怎么來選擇合適的呢？我們先來看一下這個型號E0508 “E”代表的意思為管形的端頭，05則是可以使用0.5平方的導線，08則為鋼管，長度為8mm。比如我手上拿的這種的就是E7508，代表的意思為管形的端頭可以使用0.75平方的導線和鋼管，它的長度為8mm。如下圖是E系列管型端子：

再來看這種Y型壓接端子，我們就以SV1.25-4為例子,“SV”表示Y型壓接端子型號，1.25則是可接入0.5-1.5平方的電線，“4”為適配螺絲為M4，手上展示的就是2-4的Y型壓接端子頭，它是可以接入1.5-2.5平方的線，適用于M4的螺絲。

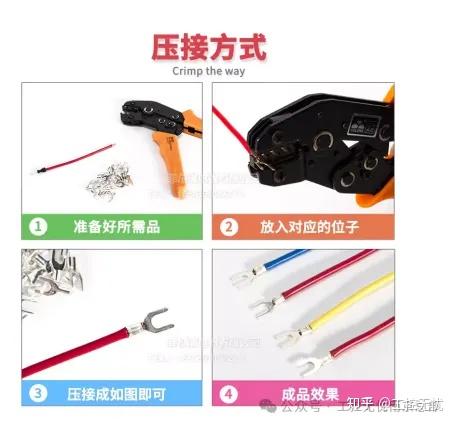

Y型壓接端子壓接方式如下圖所示：

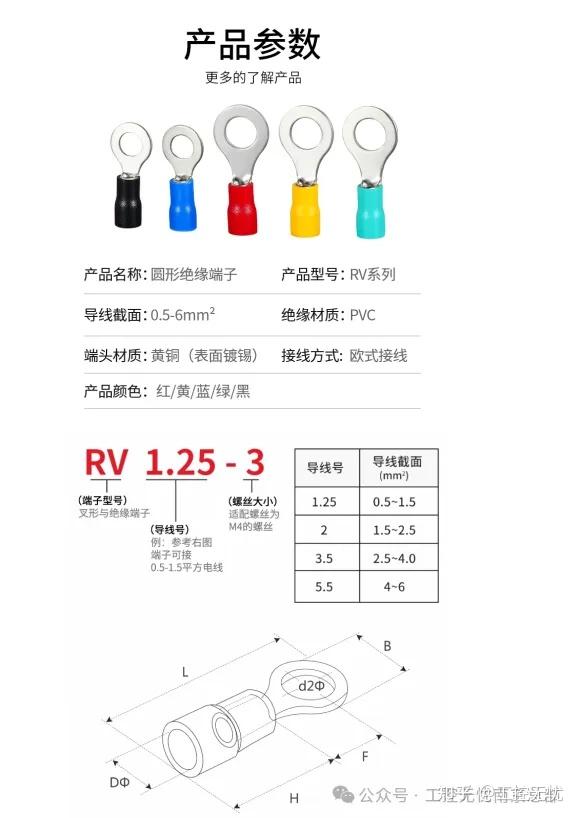

還有這種O型壓接端子，以RV1.25-4為例子,RV表示O型壓接端子型號，1.25則是可接入0.5-1.5平方的電線，4為適配螺絲為M4，手上拿的就是2-5的O型壓接端子頭，它是可以接入1.5-2.5平方的導線，適用于M5螺絲。

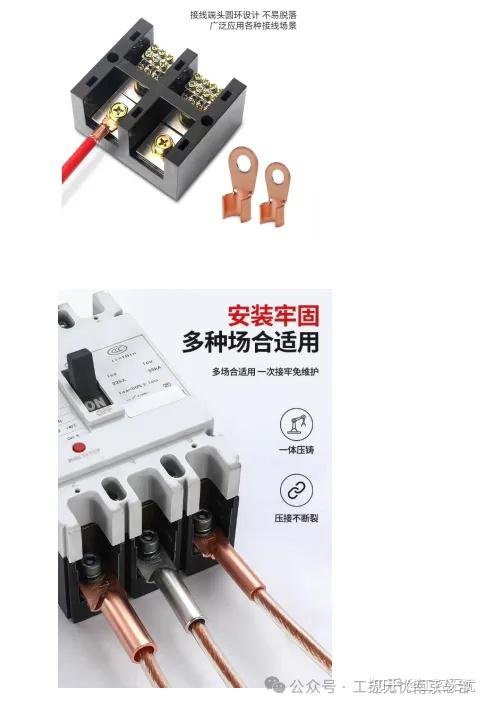

還有個電氣電工常用不帶絕緣的銅鼻子端子，DT銅鼻子如下圖所示，一般用于電氣設備，電力電纜的主回路，能承受較大電流，常用于電線電纜截面積大于等于10mm2的應用場景。

那么我們在了解清楚各種壓接端子的型號和作用，就可以參照我們前面的文章選擇合適的導線了，銅鼻子我們需要用液壓鉗進行壓接。

電氣電工系列文章，我們會把日常所遇到的都跟大家進行分享，以便大家掌握這方面的技能。為自己的職業生涯奠定一個良好的基礎。
