朋友們大家好我是大俵哥。交流接觸器是電氣控制中常用的元件，對于剛入門的朋友來說，拿接觸器接線做練習是一個不錯的選擇。而點動控制和自鎖控制是兩個最基礎的電路，但很多朋友在線圈的接線上仍然存在一些疑惑。今天，我們就來簡單聊一聊這個話題。

自鎖接線中的“A1接零線”爭議

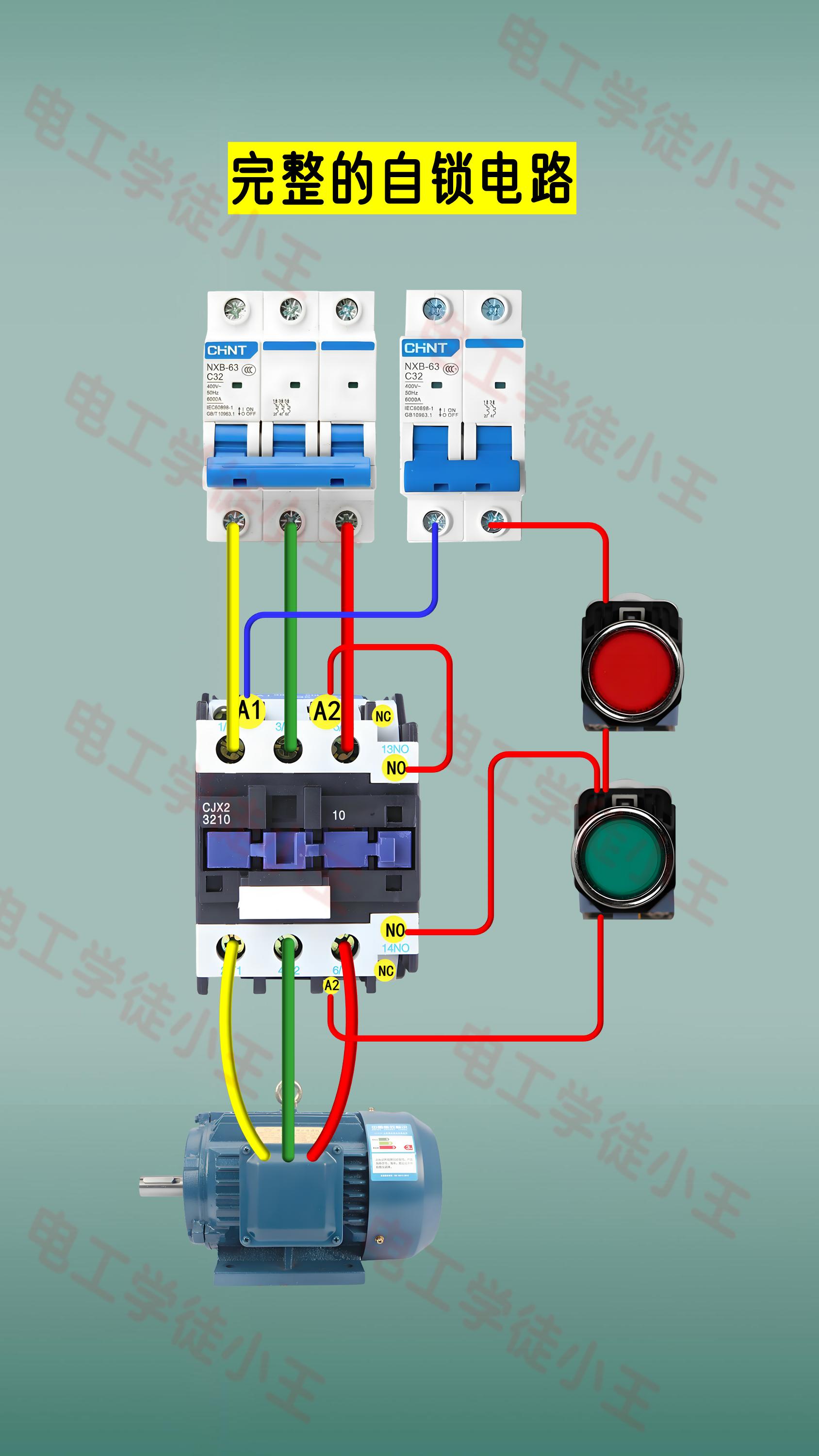

每次我講解接觸器的自鎖接線時，總會有朋友在評論區(qū)強調：“線圈A1應該接零線！”但事實上，我演示的自鎖電路是380V的控制回路，A1和A2需要接兩根火線，而不是一根火線和一根零線。

還有一次，我使用了這種交流接觸器，將A1接火線，A2接零線。結果，有朋友留言提醒我：“你這樣接是錯的！”對此，我也有些無奈。其實，很多朋友對線圈的概念還不太了解。如果線圈的電壓等級是交流220V，那么A1和A2哪個接零線、哪個接火線都是可以的，并沒有強制性的要求。

為什么很多實物接線都是A1接零線、A2接火線？

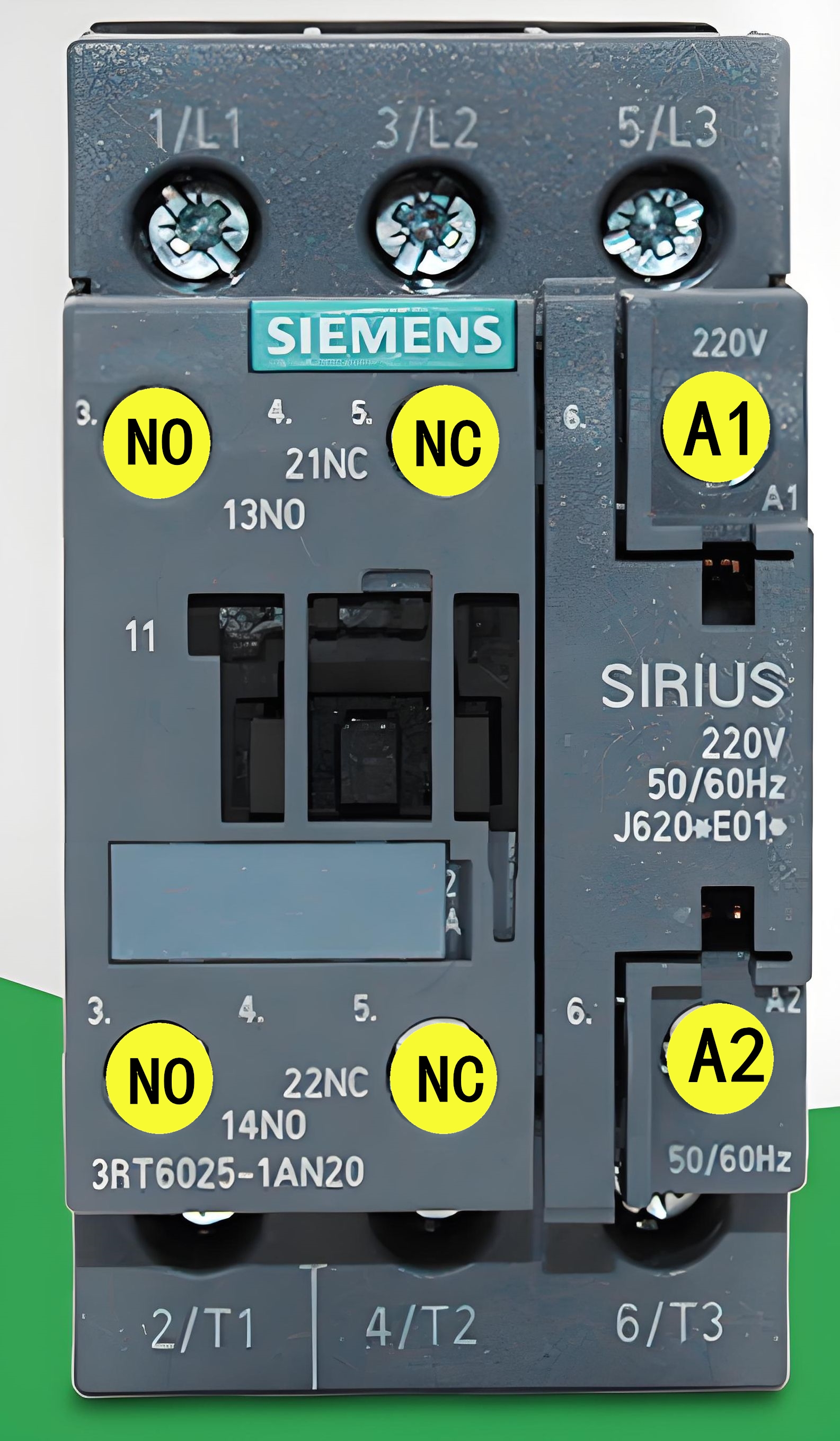

你可能會發(fā)現(xiàn)，很多實物接線中，A1接的是零線，A2接的是火線。這是因為，大部分交流接觸器都有一個A1和兩個A2端子，如上圖所示。上下兩個A2端子內部是短接在一起的，這樣在自鎖接線時會更加方便。但需要注意的是，這種接法僅限于有兩個A2端子的交流接觸器。

不同接觸器的接線方式

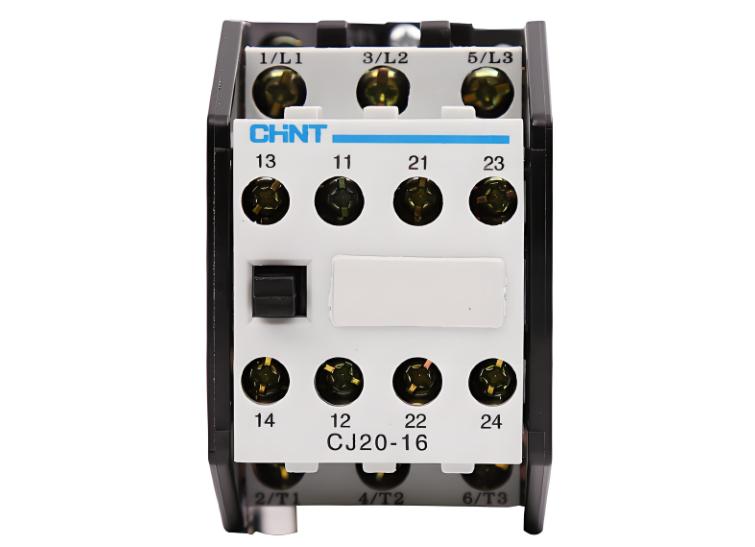

當然，并不是所有的接觸器都只有一個A1和兩個A2端子。有些接觸器只有一個A1和一個A2，或者有兩個A1和兩個A2。對于這些接觸器，就沒有必要非得A1接零線、A2接火線了。接線時交流接觸器 端子圖，怎么方便怎么來，只要保證線圈的電壓等級正確即可。

所以：

看完這篇文章，你是否對交流接觸器的接線有了更清晰的認識？你在實際操作中遇到過哪些接線問題？歡迎在評論區(qū)分享你的經驗和疑惑，我們一起探討！
