摘要：介紹了F型端子及其特點，通過對壓接工藝過程的分析，提出了檢驗壓接質量的基本方法。

壓接技術已廣泛應用于電氣設備的電聯接。F型端子由于具有接觸電阻小、連接牢固、維護方便等特點，在機車電氣產品布線上已被廣泛采用，如SS3B、SS7、SS8型電力機車脈沖控制線的布線等。

由于該型端子在機車上使用批量有限，目前主要靠手工壓接，其壓接質量取決于操作人員對壓接過程的控制，因而存在壓接可靠性的問題。以下根據現場運用情況，對提高壓接可靠性提出一些建議。

1、F型端子及其特點

F型端子是壓接端子中較常見的一種。該型端子由插套部分和壓接部分組成。圖1所示為具有代表性的一種壓接端子。

機車上常用F型端子的規格有6.3mm×0.8mm、4.8mm×0.8mm兩種。

F型端子的主要特點有：

(1)?電聯接可靠，接觸電阻小(一般只有0.5mΩ～1.0mΩ)；

(2)?機械連接牢固，適用于機車的使用環境；

(3)?便于維修，維護方便。

2、F型端子的壓接工藝

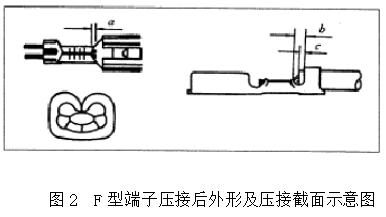

F型端子的壓接工藝由導線準備、壓接、套保護套管3個工步組成。壓接后的F型端子外形及壓接截面如圖2所示。

對各工步的基本要求為：

導線準備：剝除導線端部絕緣護套，剝除部分的長度應能確保圖1中a、b、c尺寸符合要求，多股線或軟聯線斷股數不得超過總股數的1/10。

壓接：壓接部位正確，壓痕清晰可見。a=0.5mm～1.0mm，c=0.5b。

套保護套管：壓接完成后，套上普通套管或熱縮套管。

3、F型端子壓接質量的檢驗

F型端子的壓接質量主要靠壓接工藝保證，可以通過測試抗拉脫力和觀察壓接截面來判斷壓接質量。

對于抗拉脫力的測試可依據進行抽樣，一般情況下，?。禾厥鈾z驗水平S-2，合格質量水平(AQL)=0.4。

壓接力Fp與抗拉脫力F之間的關系曲線如圖3所示。該曲線表明：當壓接力為最佳壓接力Fp0時，抗拉脫力F為最大；當壓接力大于Fp0時，抗拉脫力隨之減小。

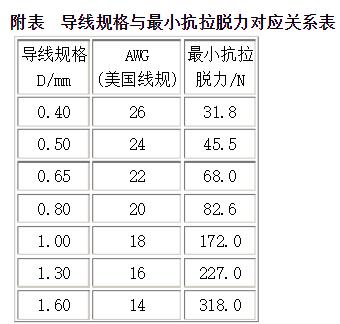

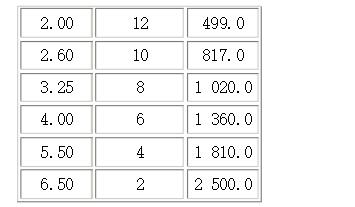

只有當實測抗拉脫力大于或等于最小抗拉脫力時，壓接才符合要求。導線規格與最小抗拉脫力的對應關系見附表。

如果實際使用的導線規格與附表不符，則可認為兩種規格之間的導線線徑與抗拉脫力成正比，可通過計算得出最小抗拉脫力的標準值。計算公式為：

另外高壓絕緣端子，壓接部位的導線由于受到壓接鉗的擠壓而變形，在作抗拉強度測試時，如果被壓接導線沒有產生變形或斷股，則該壓接不合格。

4、對提高壓接電連接可靠性的幾點建議：

（1）在布線時，應盡量避免壓接點受到外力的作用；

（2）合適的絕緣保護套管或熱縮套管可以保護壓接部位；

（3）在插拔端子時，不得直接拉扯導線；

（4）不使用做過抗拉脫力抽樣檢驗的端子。

5、結束語

F型端子的壓接質量取決于壓接工藝控制，本文提出的檢測方法及標準除作為F型端子的合格判據外，對與F型端子相似的其他壓接端子也具有一定的參考作用。
