朋友們大家好，我是大俵哥，剛剛做了一個課件，給零基礎的朋友講一下交流接觸器的接線。都是實物圖交流接觸器 端子圖，所以一看就懂，一起來學習一下吧。

交流接觸器的觸點分為三部分：主觸點、輔助觸點、線圈觸點A1和A2。

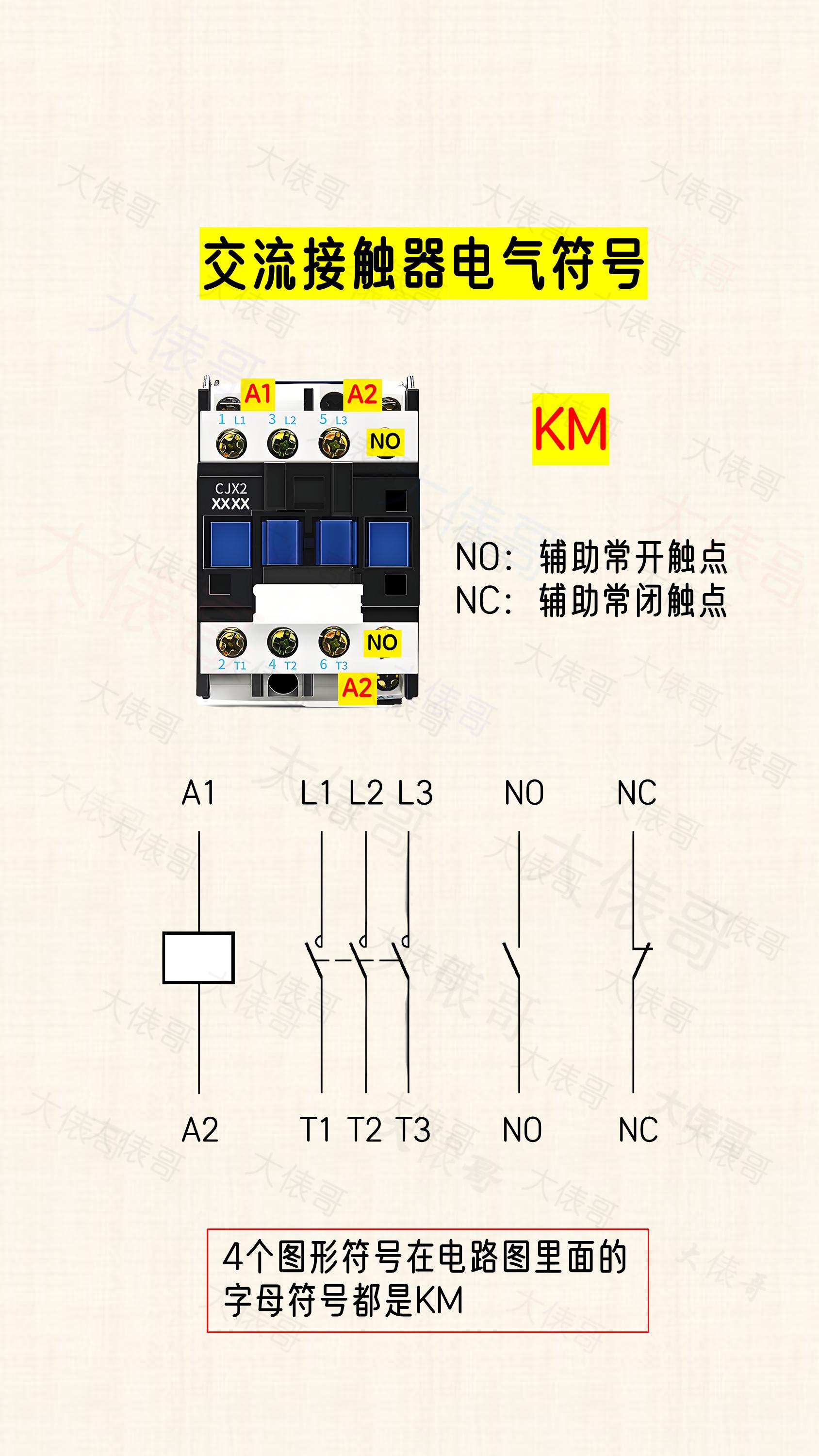

認識交流接觸器的電氣符號：字母符號是KM，圖形符號有4個，如圖所示，在電路圖里的字母符號都是KM，這四個圖形符號分別對應交流接觸器的線圈、主觸點、輔助常開觸點、輔助常閉觸點。

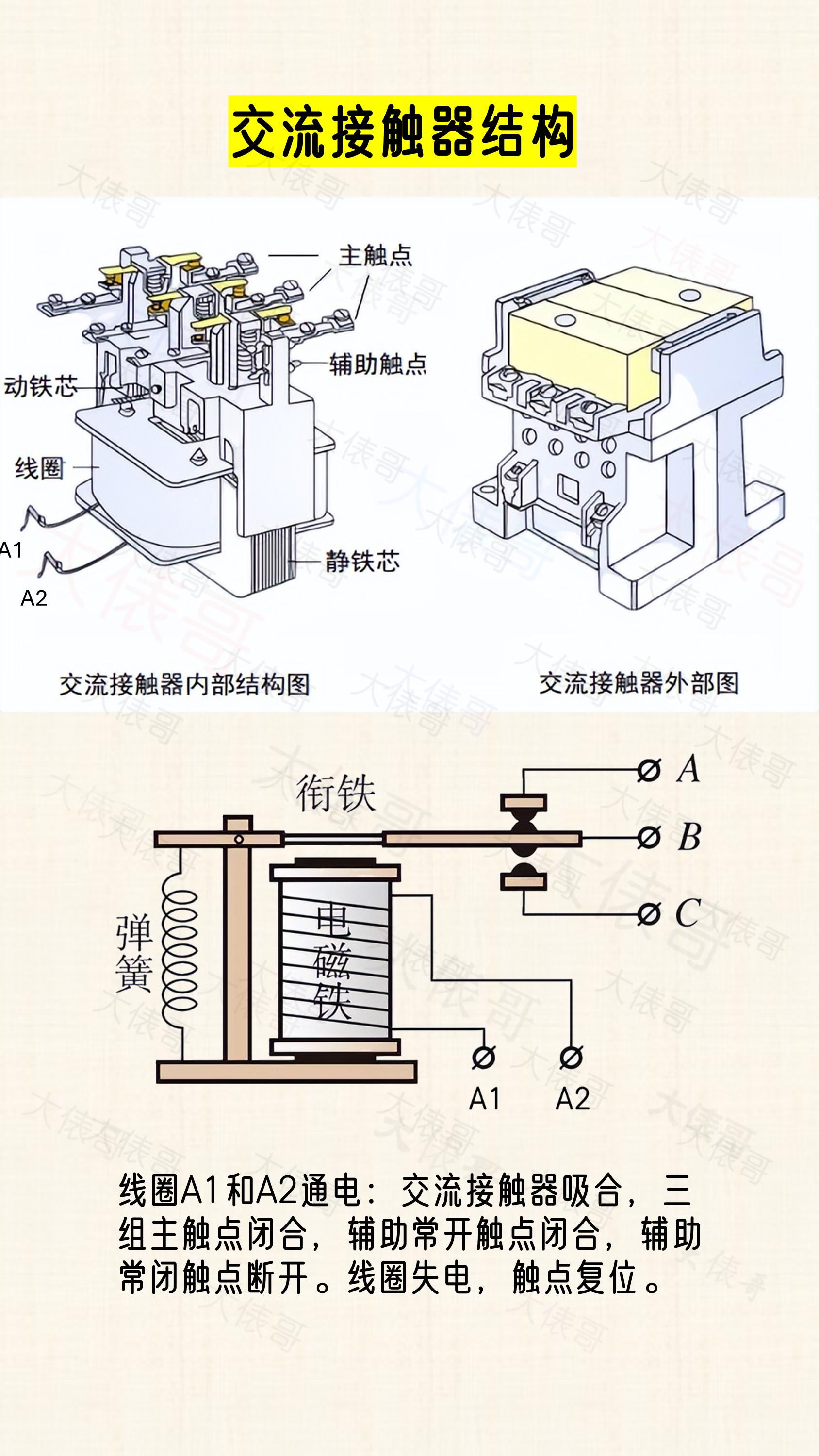

交流接觸器的結構包含：動鐵芯、靜鐵芯、主觸點、輔助觸點、線圈觸點。工作原理是電磁感應原理，線圈通電時產出電磁吸力，吸引銜鐵下移，帶動觸點動作。線圈失電時，在彈簧的作用下復位。

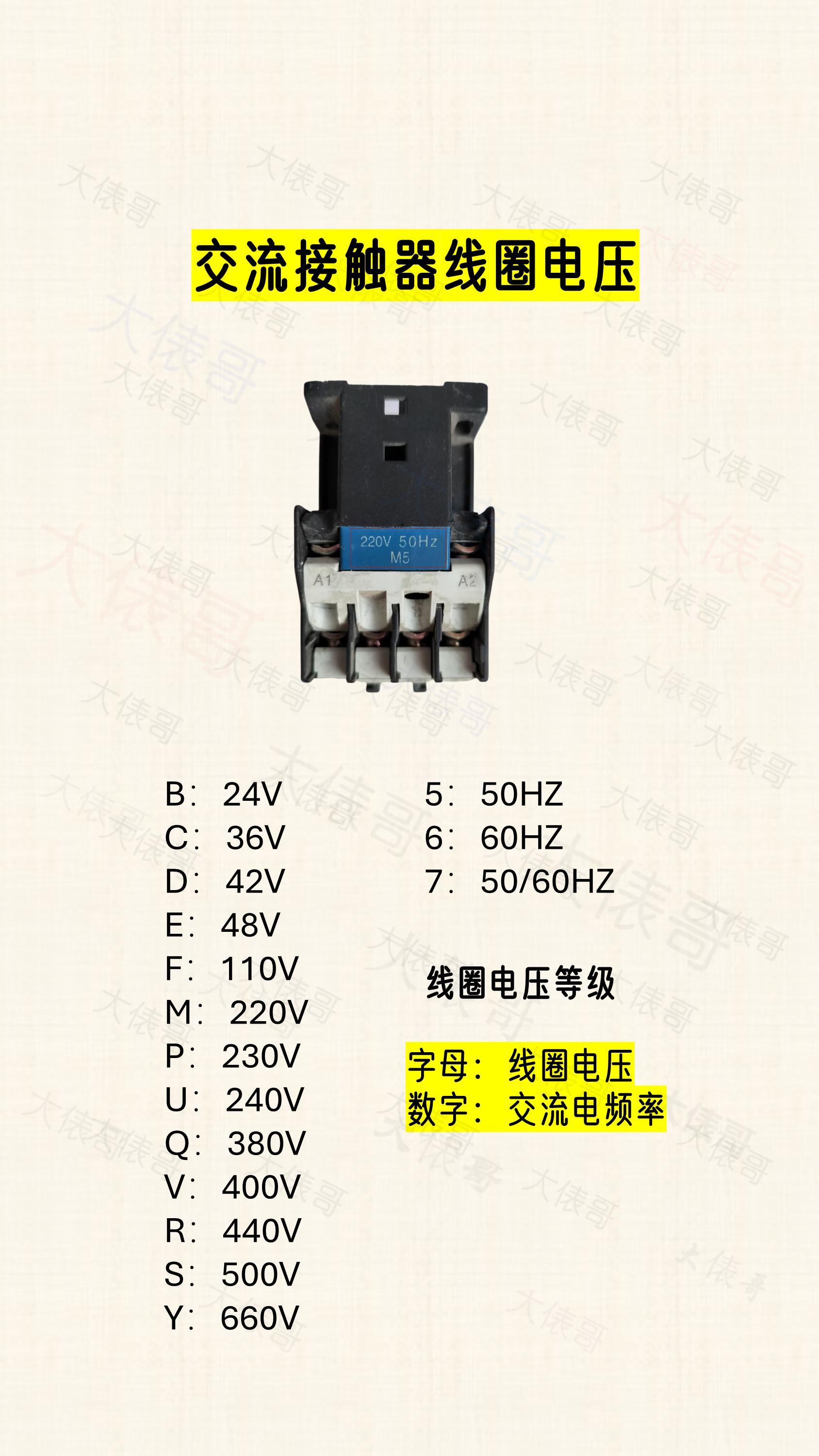

線圈電壓有多種，接線的時候一定要注意看上面的標注。如圖所示，字母對應線圈的電壓等級，數字對應交流電的頻率，比如我們常見的M5，就是接交流220V電源，Q5就接交流380V電源。

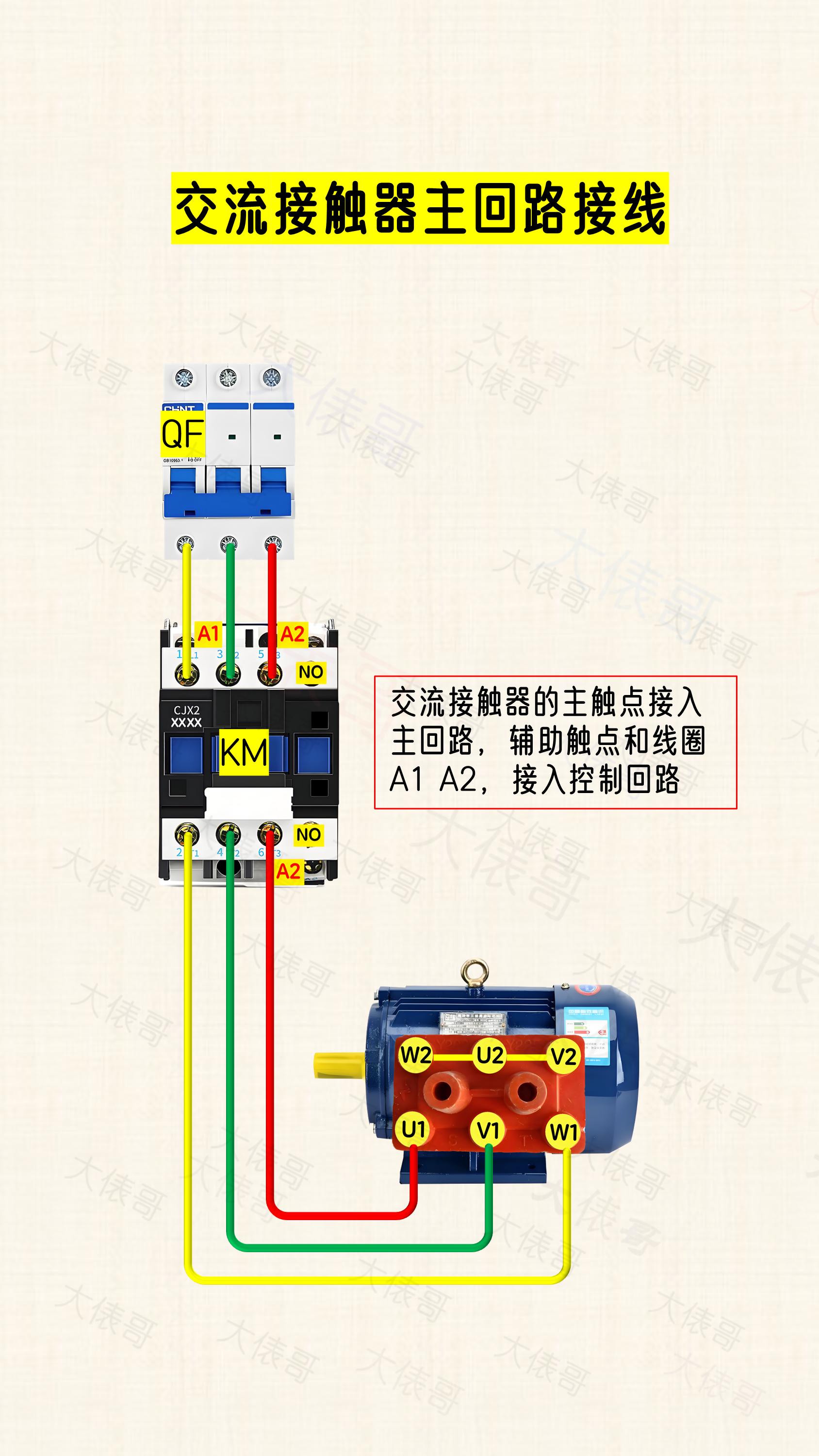

三相電源黃綠紅對應三條火線，交流接觸器的主觸點只接入主回路，輔助觸點和線圈觸點接入控制回路。

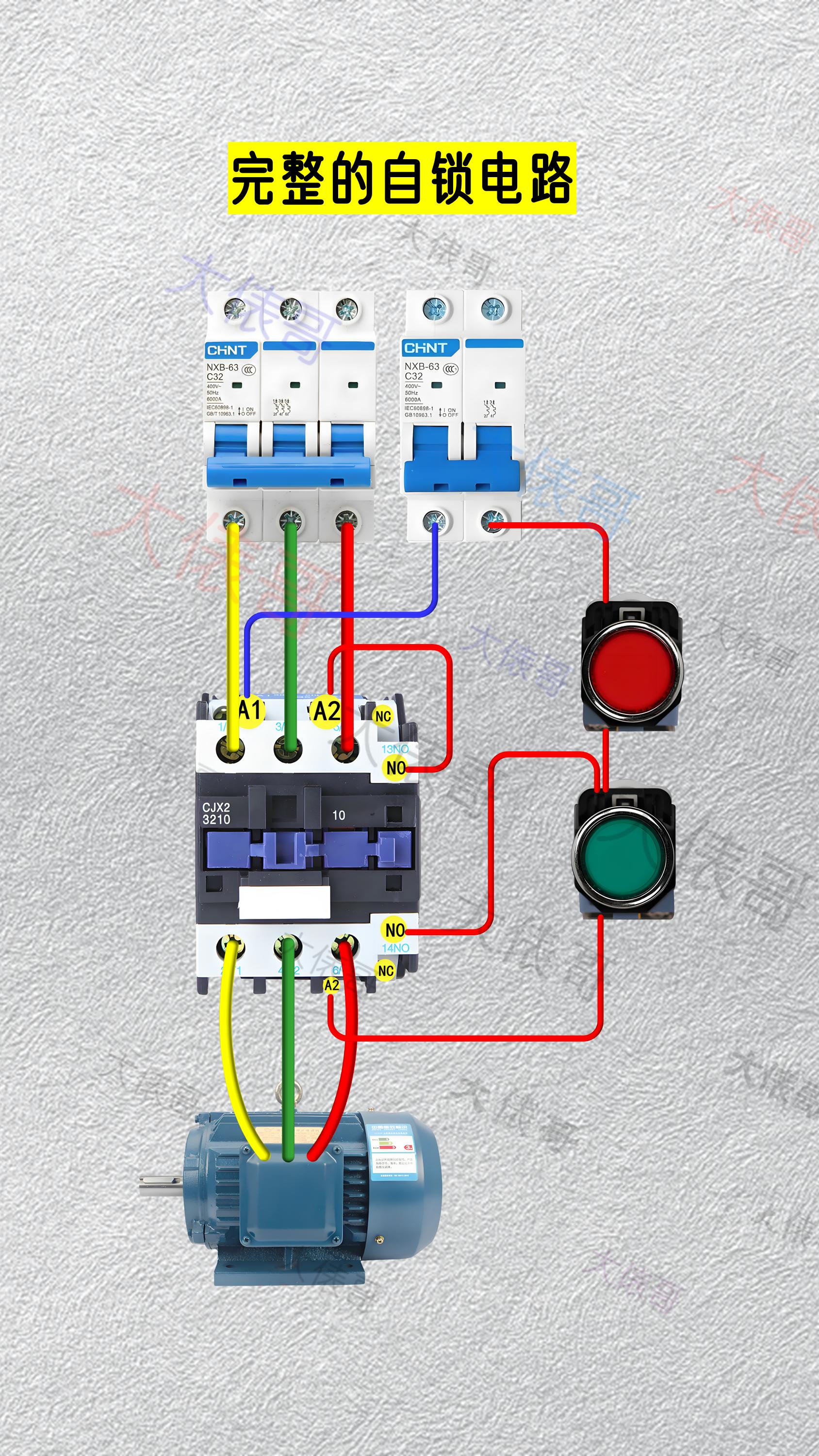

這就是最常見的自鎖電路，也是最普遍應用的電動機的啟?？刂?，也叫起保停電路。需要用到接觸器的輔助常開觸點，接線技巧：把啟動按鈕的常開觸點和交流接觸器的輔助常開觸點并聯，接觸器吸合，輔助常開觸點閉合。通過自身的輔助常開點持續給線圈供電形成自鎖，按下紅色停止按鈕，接觸器失電。

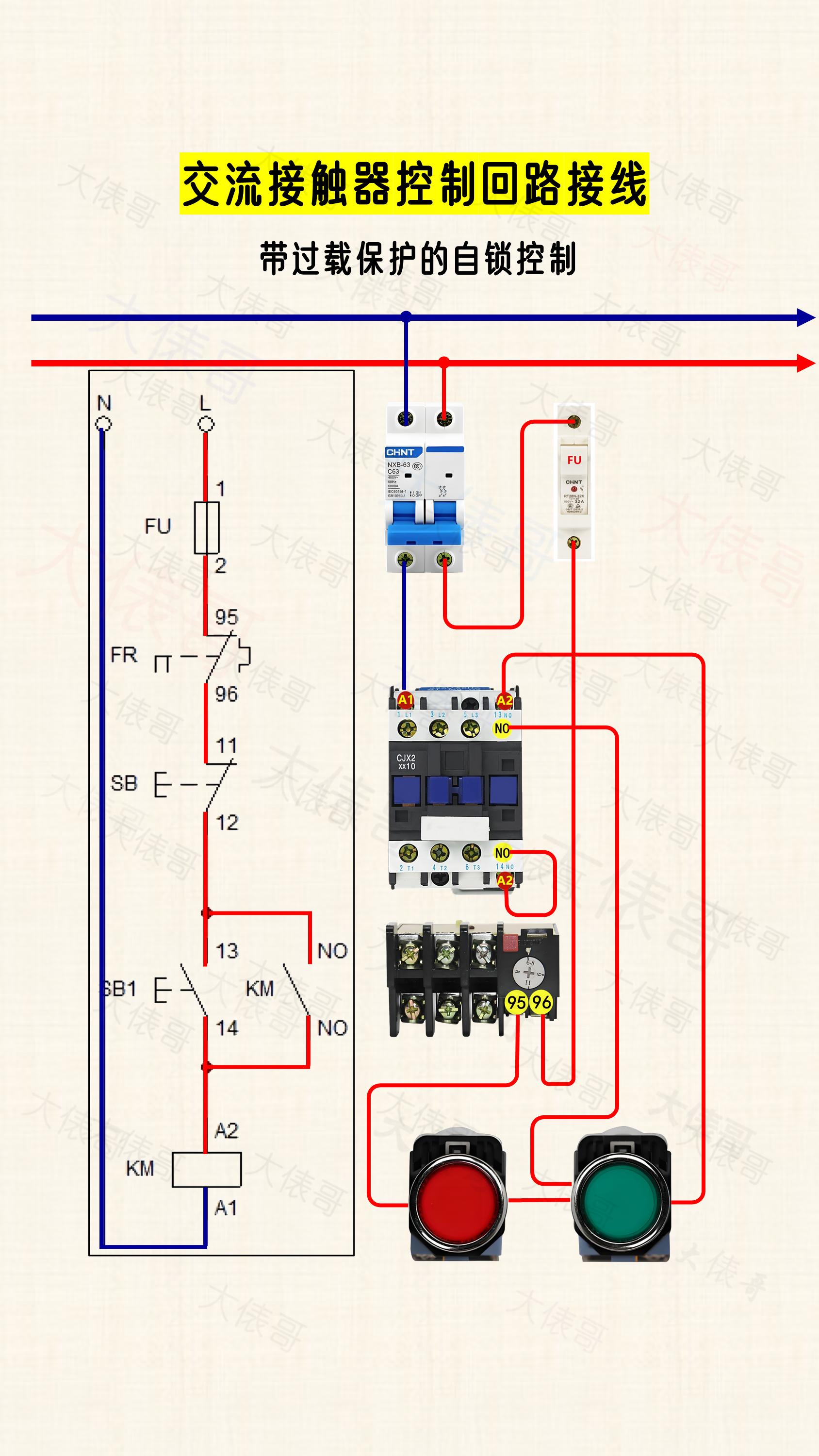

這個是帶過載保護的自鎖電路，增加了一個熱過載繼電器。接線技巧：把熱過載繼電器的常閉觸點95-96串聯到控制回路中，電動機過載時，95-96斷開，控制回路失電，然后主回路也會斷電。
