交流接觸器簡介

我們今天來簡單了解一下這個交流接觸器；這個接觸器是我們常見通過電磁線圈操作控制的，當然還有氣動、液壓其他的操作方式；我們今天只來了解一下這種電磁式的接觸器；

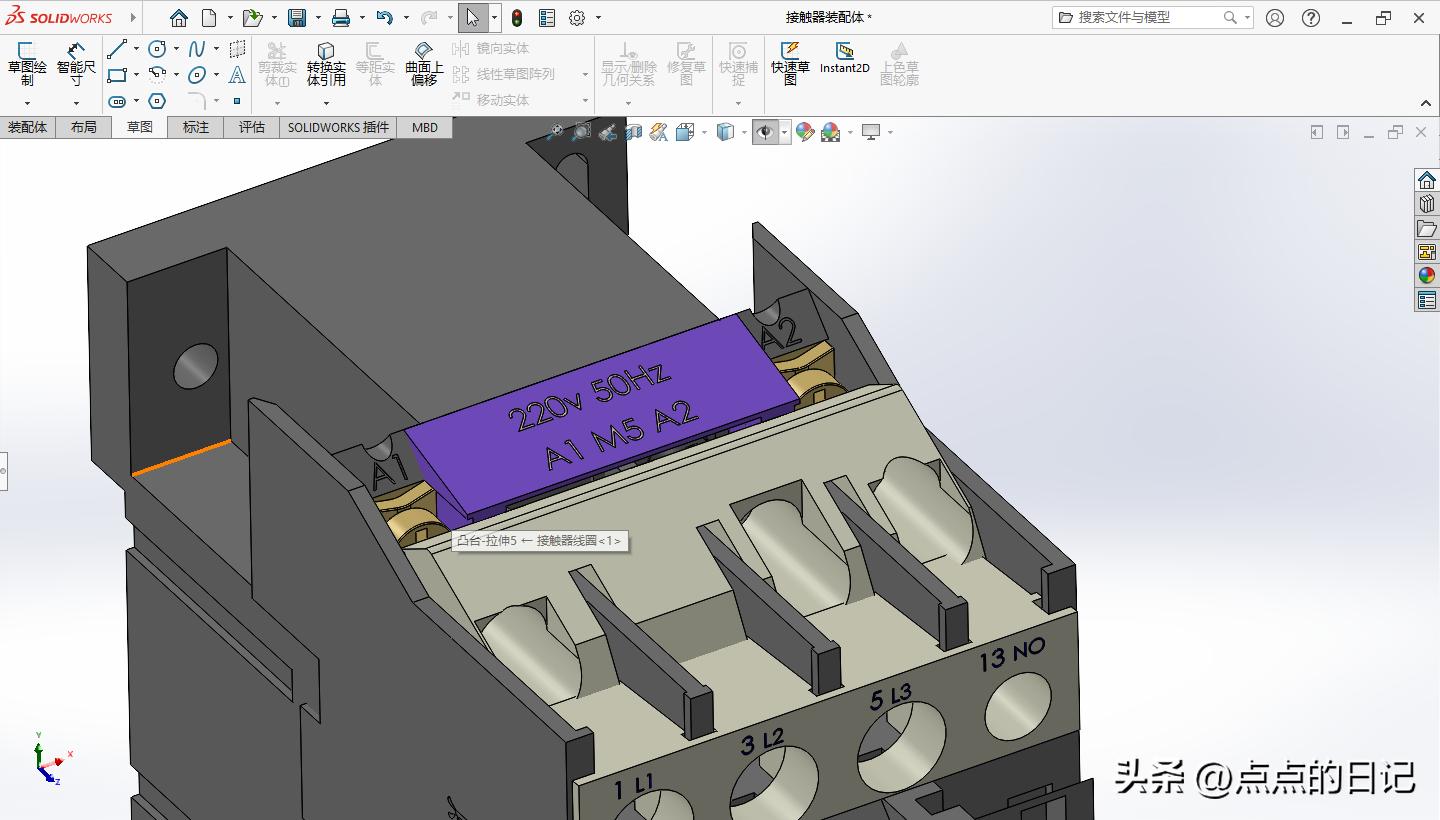

我們可以從頂部的標識了解到，這個接觸器的線圈電壓為交流220V，電壓頻率50HZ；

這里的M5中的M代表220V，5代表50HZ；

如果是M6，就是220V，60HZ；M7則是220V，50、60HZ通用；

如果是Q5就代表380V，50HZ；

旁邊的A1、A2是接觸器線圈的接線端子；

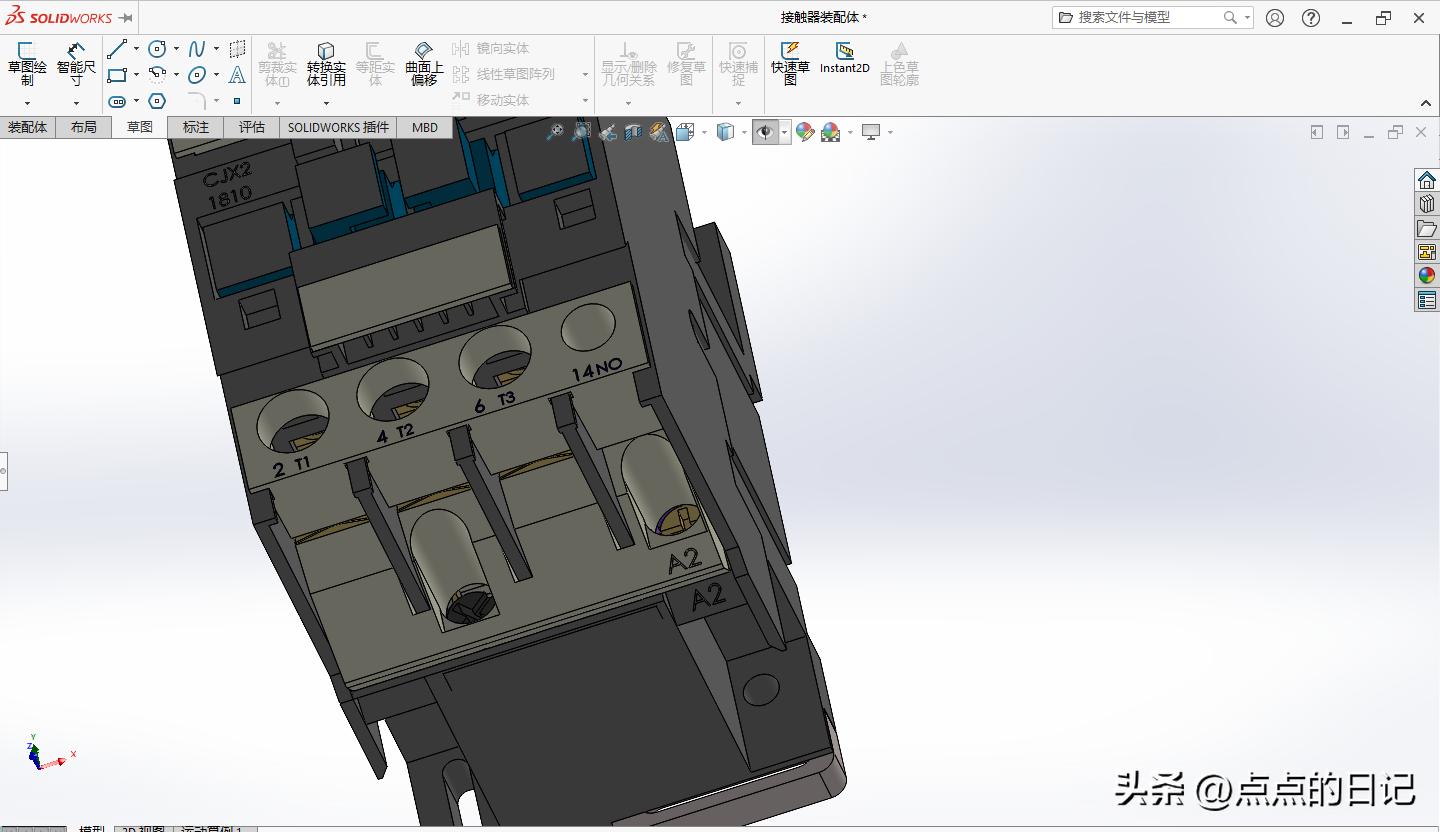

下邊這里的A2與上邊的A2相通；

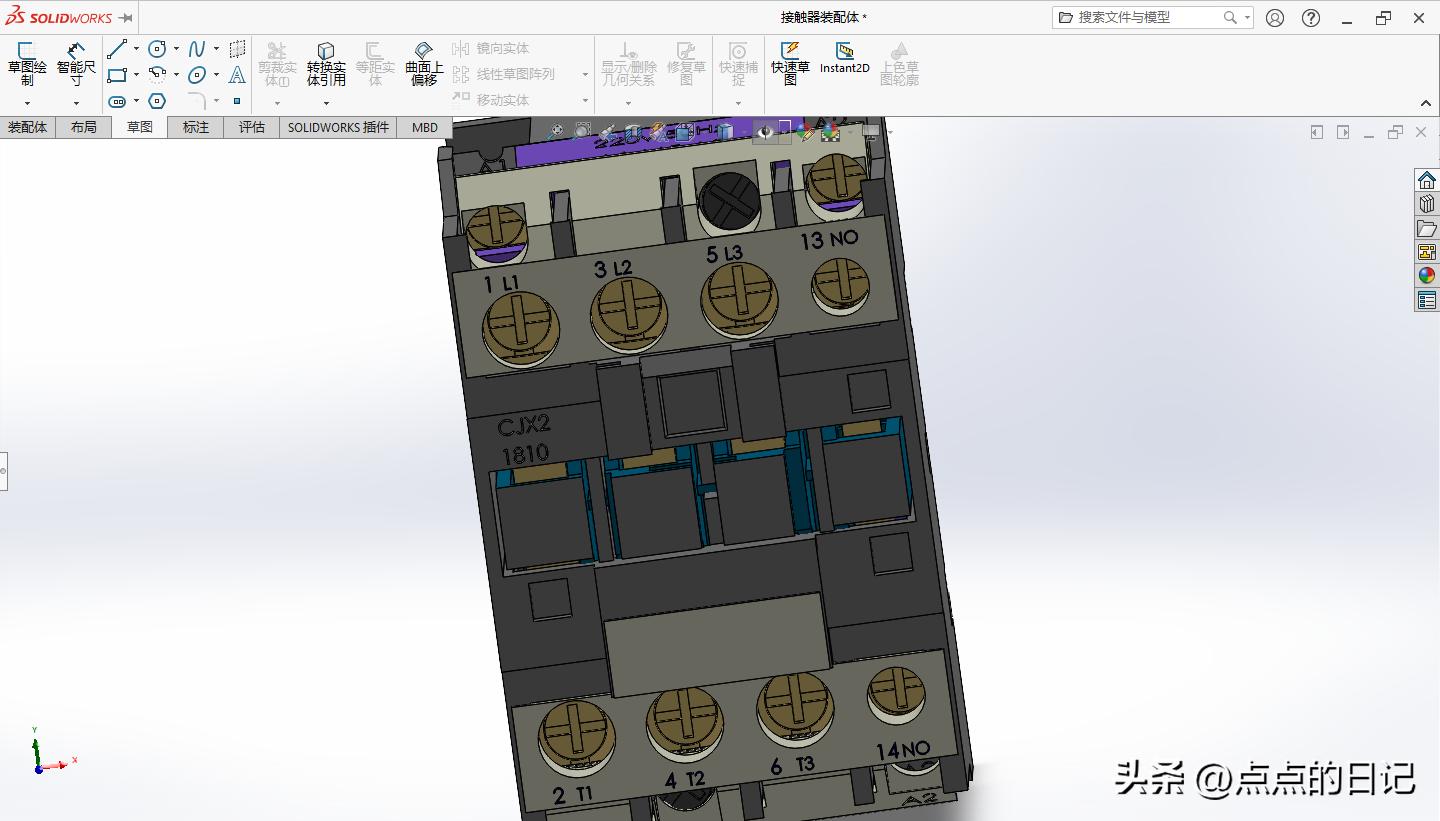

L1、L2、L3這三個是主觸點的輸入段；T1、T2、T3則是主觸點的輸出端；

旁邊的13、14為常開輔助觸點；這里的常開的意思是在沒有通電或者沒有動作時時處于斷開位置；

同樣NO也代表著常開、NC則代表著常閉；

除了13、14其他的比如23、24；33、34同樣代表常開；這里的十位數代表著第幾對觸點，拿23、24來講就是第二對觸點是常開觸點，這里的載流量沒有區別都是一樣大的；

而11、12；21、22就是常閉觸點；

我們還見過95、96、97、98來表示常開常閉觸點的，這里95、96是常閉觸點、97、98是常開觸點；還有一點非常重要，這四個數字是用來表示熱繼電器的觸點；

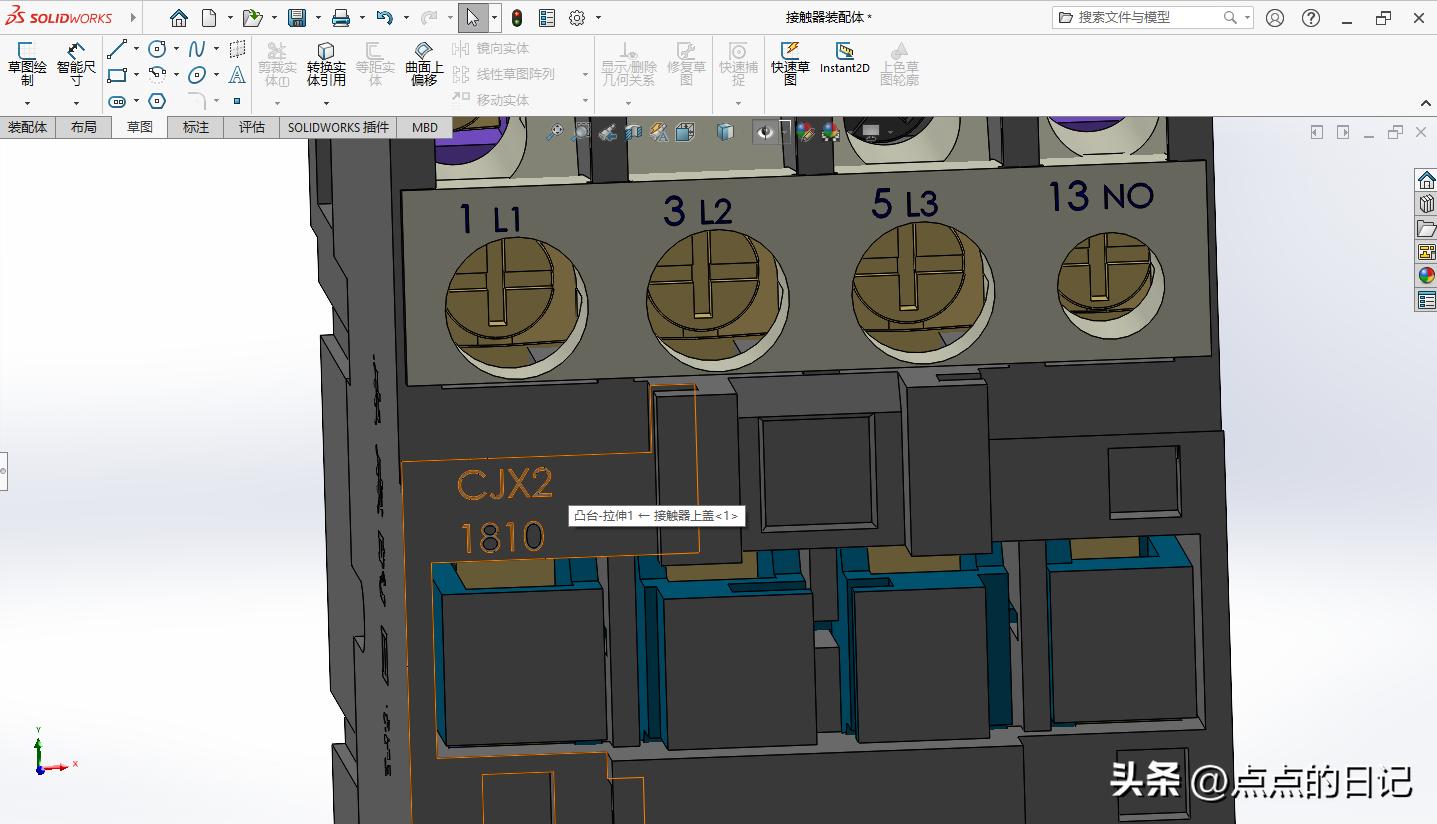

我們?cè)賮?lái)看看這個CJX2-1810；C代表接觸器、J代表交流、X代表小型、2是設計序號；

18是額定工作電流18A；1代表有1組常開觸點、0代表有0組常閉觸點；

如果接觸器型號為CJX2-2511，他的意思就是帶1組常開觸點，1組常閉觸點，額定電流25A的小型交流接觸器；

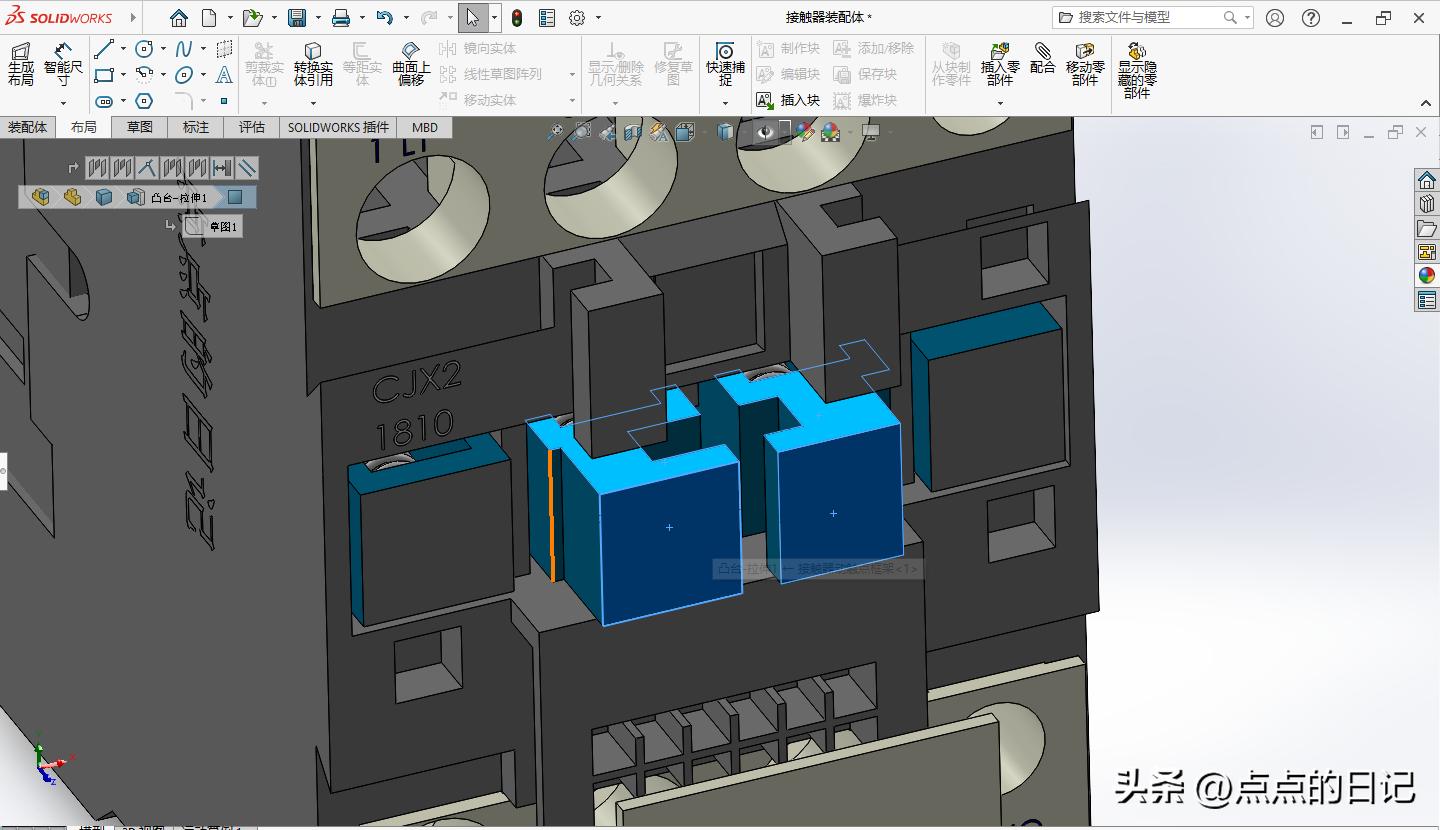

我們?cè)賮?lái)看看外部結構，這些位置是用來掛接輔助觸點組的；

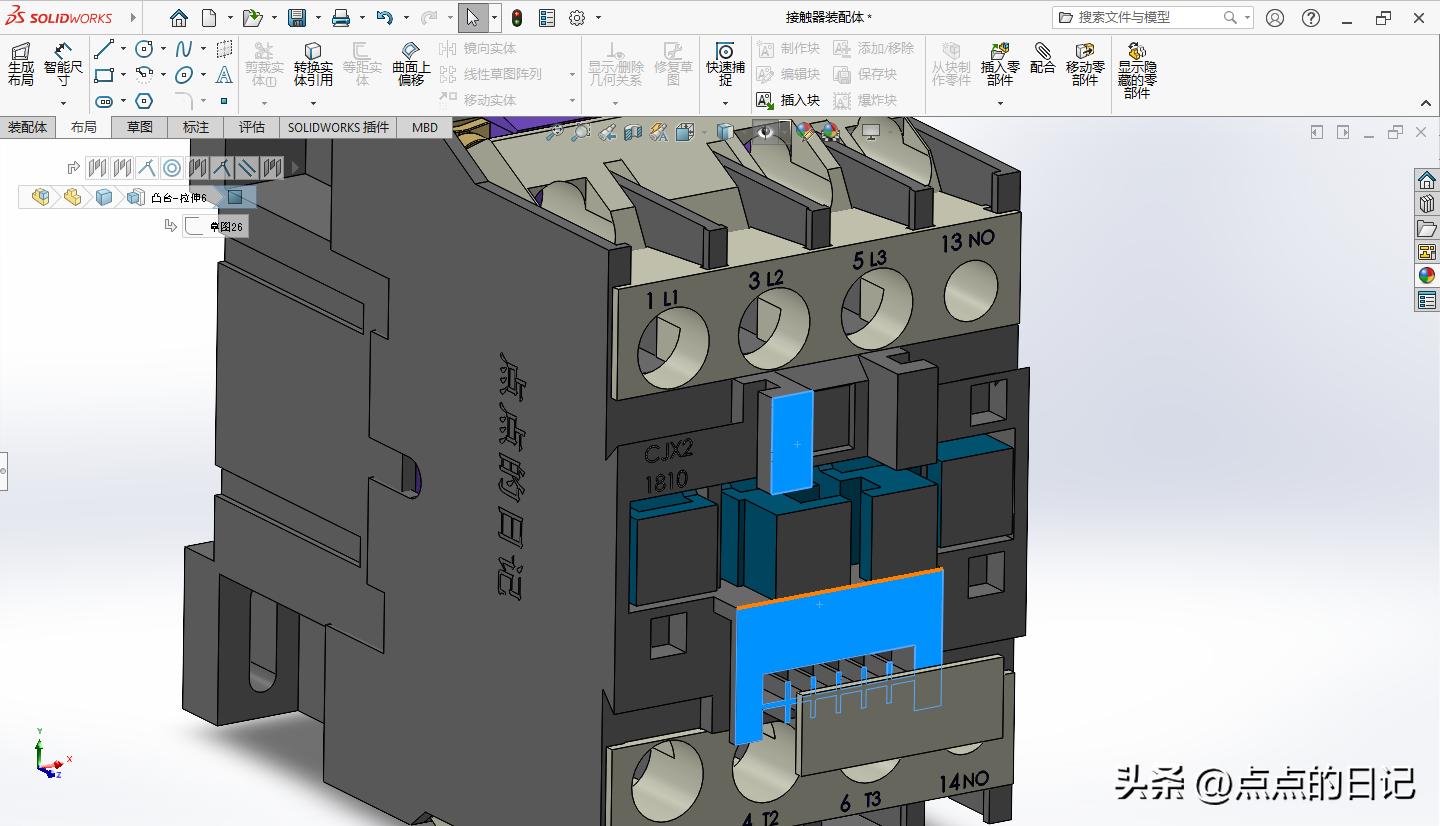

中間這部分是用來與輔助觸點聯動的；

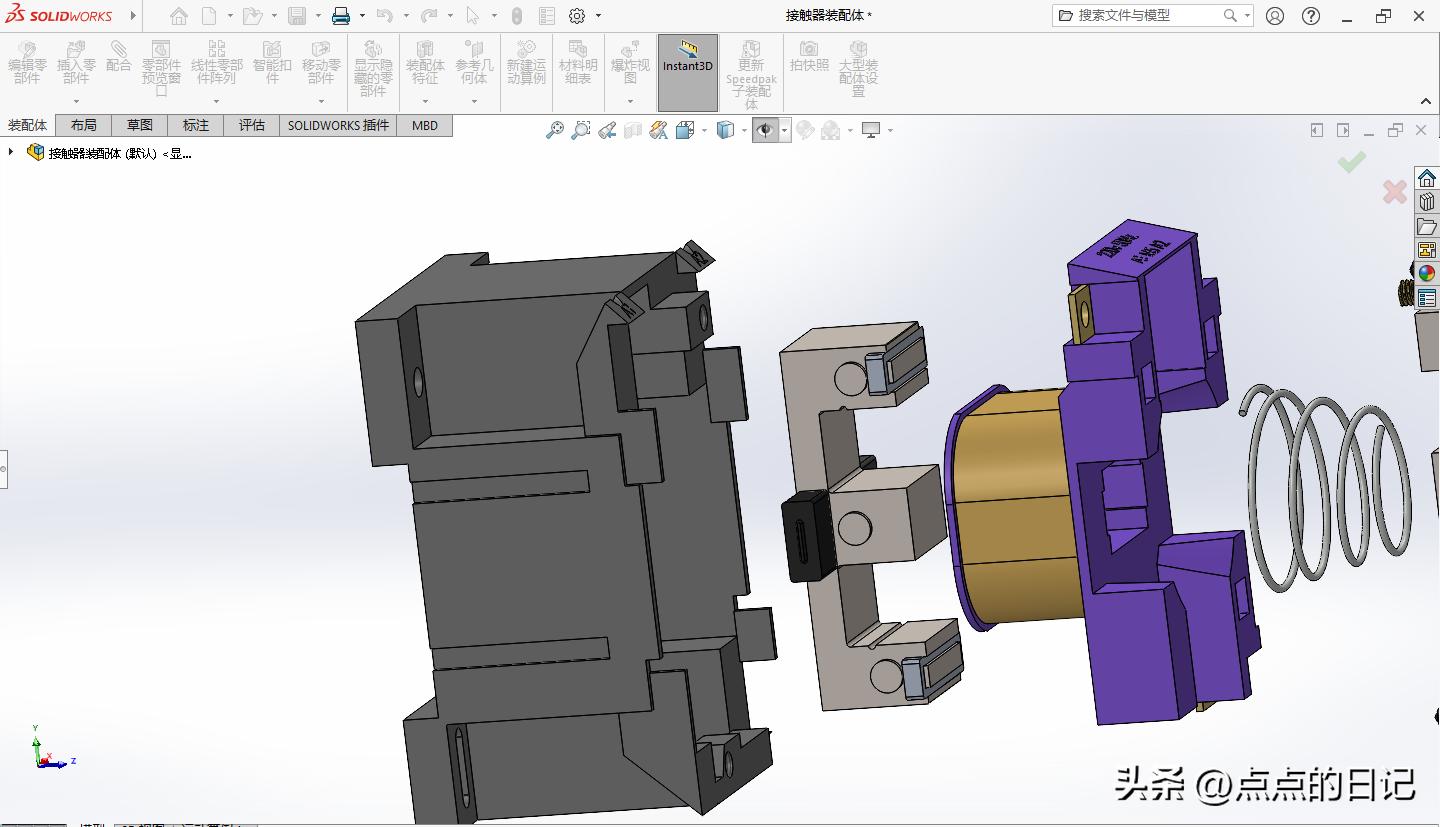

我們看到接觸器定鐵芯上嵌套兩個圈，這兩個圈叫做短路環；他的作用是消除交流電磁鐵吸合時的振動和噪聲；

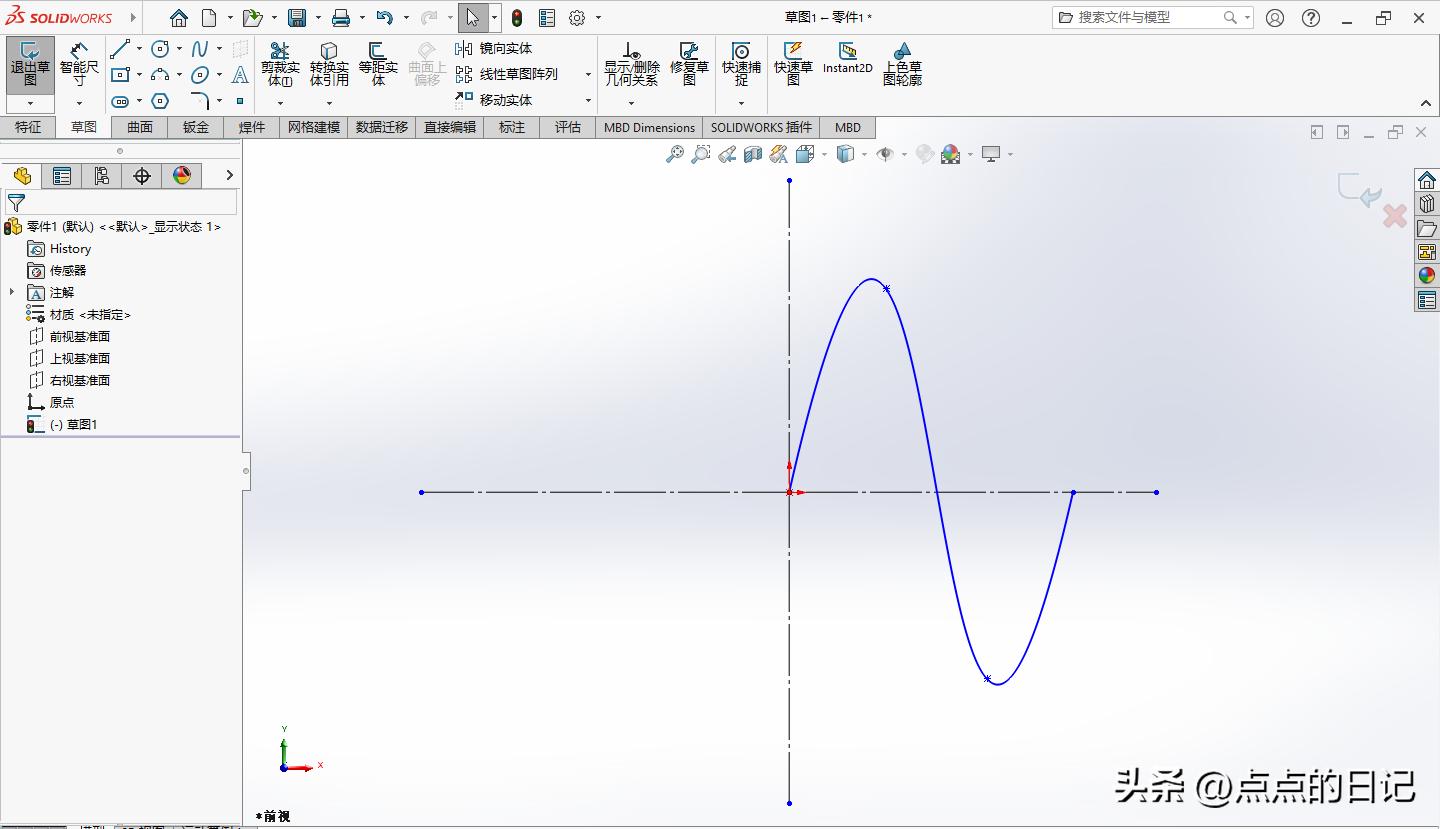

我們的接觸器是使用的50HZ的工頻交流電，所以電流會在正弦波上每個周期出現兩次過零交流接觸器 端子圖，每秒鐘100次過零，當?shù)竭_(dá)零點時是沒有吸力的；

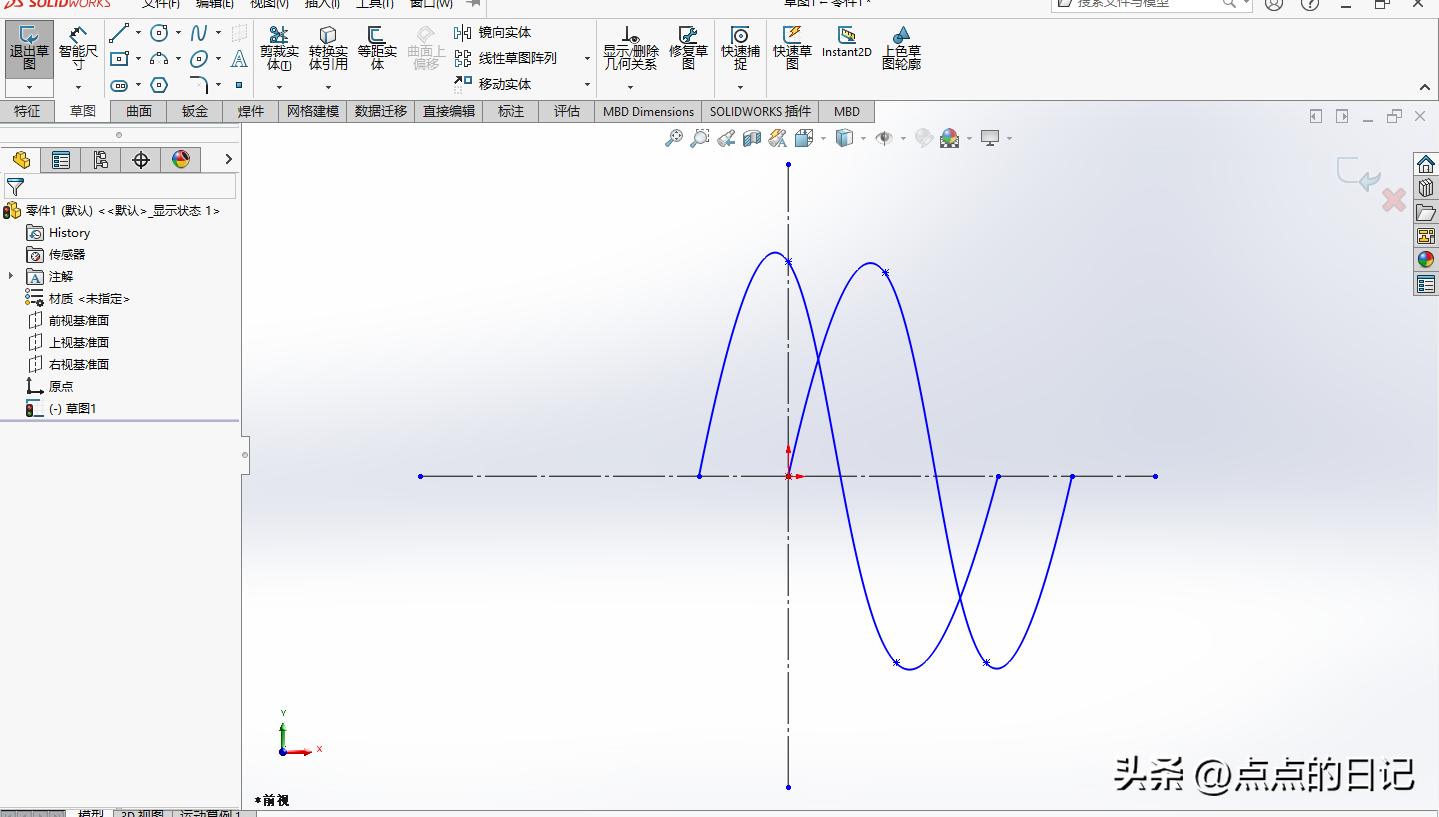

安裝上短路環，由于短路環的磁通滯后于靜鐵芯的磁通，所以在靜鐵芯過零沒有吸力時，短路環還可以維持鐵芯的吸力；
