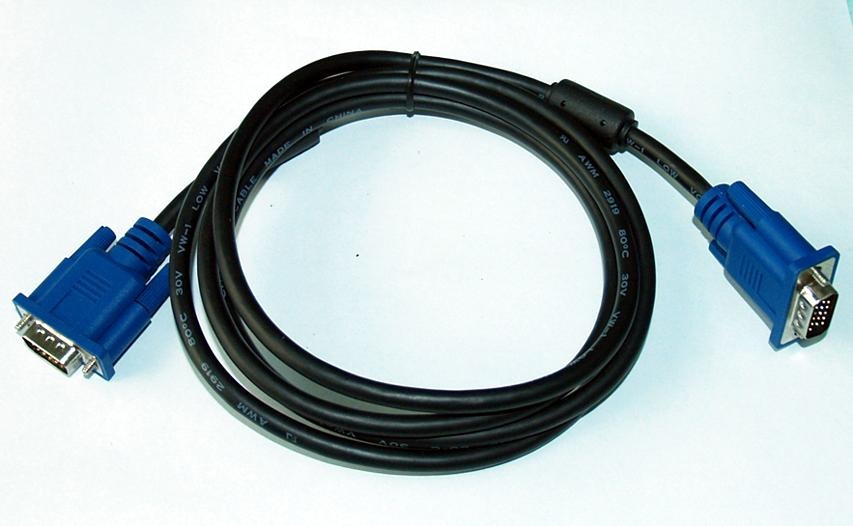

磁環連接線其實就是在連接線上加入一片磁環，增強連接線的抗干擾能力。與普通連接線束不一樣的加工工藝流程就是繞磁環，那磁環怎么繞呢?

　　第一步：生產準備。

　　依照?qǐng)D紙確認投產物料及治具狀態符合要求，制作首件交于PC/IPQC確認無誤后方可進行生產。

　　第二步：組合。

　　組合一：將產品固定于治具上。

　　組合二：按圖紙要求確認好尺寸將黃、黑色線并排同時從左往右順時繞磁環5圈，將藍色線繞磁環一圈，并將線材拉緊不可有松動;

　　組合三：作業時注意纏繞磁環方式正確，線材不可交叉，藍色線靠右繞磁環。

　　第三步：產品檢查。

　　①膠殼至磁環位置尺寸;

　?、跓o入反線、錯位;

　?、勰z套是否臟污、損壞;

　　④線體外觀有無損傷、臟污;

　　當發現不良品時要及時隔離。

　　第四步：OK

　　將加工好的產品放入制定位置。
