圖紙?jiān)O(shè)計水平能直接反映出連接線加工廠的工程技術能力！因此，看懂連接線加工圖紙很重要！一份圖紙包含了大量的信息，這里做一詳細介紹：

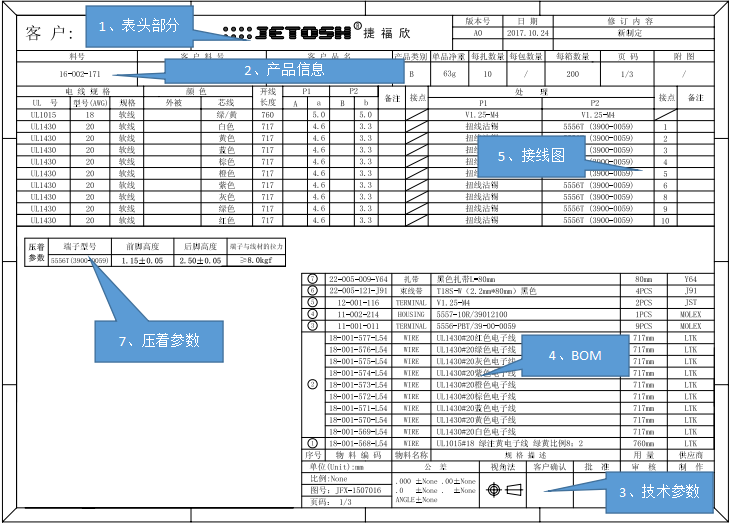

　　1、表頭部分：公司信息、客戶信息、版本號、修訂日期及內容；

　　2、產品信息：品名、料號等；

　　3、技術參數：單位、比例、圖號、公差、視角、制圖、審核、批準、客戶確認，加工的公差反映了工廠的設備和制程的能力；

　　4、BOM:材料表及用量信息；

　　5、接線圖：接線的點位以及顏色的識別；

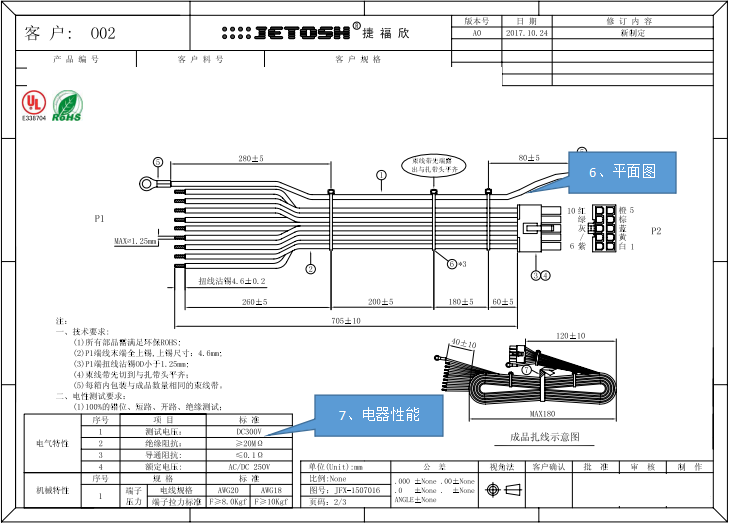

　　6、平面圖：配合接線圖使用，能夠直觀的反映膠殼的方向?qū)?yīng)的接線的點位；

　　7、電器性能參數、壓著參數：品質重點管控點；

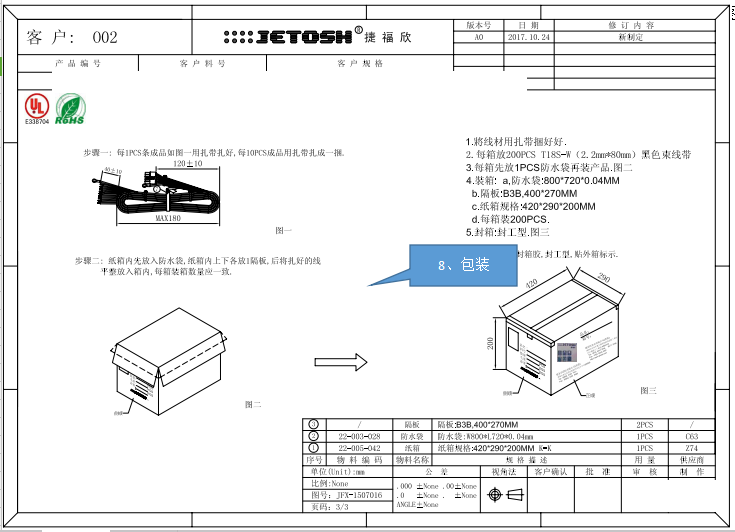

　　8、包裝：線束單條的捆扎以及如何放置，每箱的數量，使用的包材明細等等；

　　9、QC工程圖：工藝流程和品質管控。

　　以上的九大模塊能夠指導工廠有序的生產出一款合格的連接線，識別圖紙是作業員到QC到物料員，也就是生產相關人員都必須掌握的技能。
