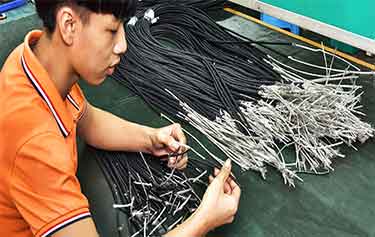

為了加強相關工作人員對醫療線束加工的了解和認識,提升相關人員的專業知識和運作能力,使醫療線束加工制作能夠順利進行.特整理以下醫療線束加工制作流程。

醫療線束加工作業流程

一、調試,裁線: 依工程圖或作業指導書確認好線材規格化,再調試好機臺并設定好參數, 并試裁 3－5 條檢驗尺寸合后,再進行批量作業

注意事項: ①線材尺寸須在公差范圍內; ②裁線時須無刮傷線材，且切口要平齊 ③裁好之線材每 50 或 100 條扎為一扎, 每扎需將其線規和長度標示清楚,不可出錯。

二、剝外皮: 首先檢查機臺是否正常,刀口是否完好無損,工作臺面是否干凈以及無其它產品或余物；剝皮后查看剝皮口是不是平齊,不能剝傷芯線、編組絲等,剝皮尺度是不是正確。

三、 鉚壓端子

準備工作: 檢查機臺是否正常,刀模是否完好無損,工作臺面是否干凈以及無其它產品 余物，調試作業: 由技術人員調試好機臺,試作 3－5 條,確認合格后方可批量作業

四、端子壓接:確認端子、電線的標準是不是正確;端子壓著有無喇叭口、歪斜、絕緣皮和芯線顯露是不是過長或過短。端子刺進:查看連接器、端子類型是不是正確;端子有無損傷、變形等表象;端子有無漏插、錯插、刺進不到位等表象。

五、編組處置:修剪尺度是不是正確,修剪是不是平齊,修剪編組時不能傷到芯線。

六、套縮短管:查看縮短管尺度、類型是不是正確。

七、焊錫:查看錫爐和電烙鐵的溫度是不是正確; 檢查芯線銅絲是不是有分叉、曲折、打折等表象；絕不能燙壞絕緣皮,錫點應潤滑、無錫尖,不行假焊、虛焊。

八、扭線：扭線夾完整，轉動力均勻，將刷開的銅絲全部夾入扭線夾中進行扭線(夾銅絲時應夾在中下方)。

九、排線壓接:查看連接器的類型是不是正確;排線的方向是不是正確;芯線是不是破損、露銅、燙壞;壓接是不是到位。 將壓接好的電線根據分裝工藝要求分裝，就是將端子插入護套內 。將分裝完成的小總成在圖板上按回路走向組裝完成(膠帶或拉帶捆扎成束，就是線束)

十、成品外觀檢察

外觀檢察時,線束不可有以下不良 1. 線材表面光滑、色均，無明顯油污、毛刺、砂粒、擦傷、裂紋等現象； 2. 導線與連接端頭壓接部分，線芯無外露，塑殼,護套完整無損壞； 3. 導線的剝頭對線芯的損傷（如線芯斷、割傷等）不得大于 8%； 4. 纏繞之膠布須均勻,無起皺現象

十一、貼標簽:查看標簽的內容是不是正確、明晰、無斷字表象;標簽的尺度是不是正確;標簽是不是臟污、破損;標簽張貼的方位是不是正確。

十二、包裝入庫

包裝時注意不可有少裝或多裝，以及混裝，標識、字跡模糊不清等不良，
